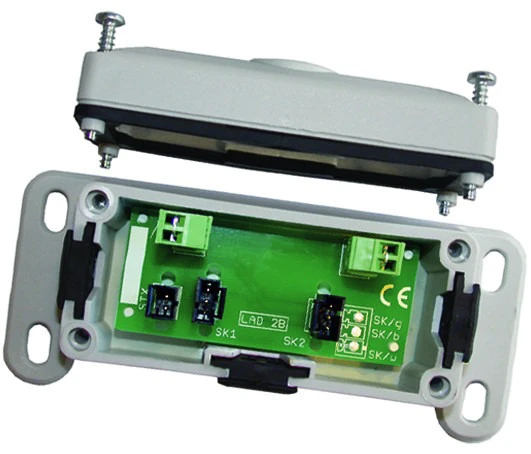

Die Kompakte - Abschlussdose AD-3B mit Leiterplatine: Einsatz nur in Kombination mit der Anschlussdose AD-3
AD-3B AP Abschlussdose (komplett wie Abb.)

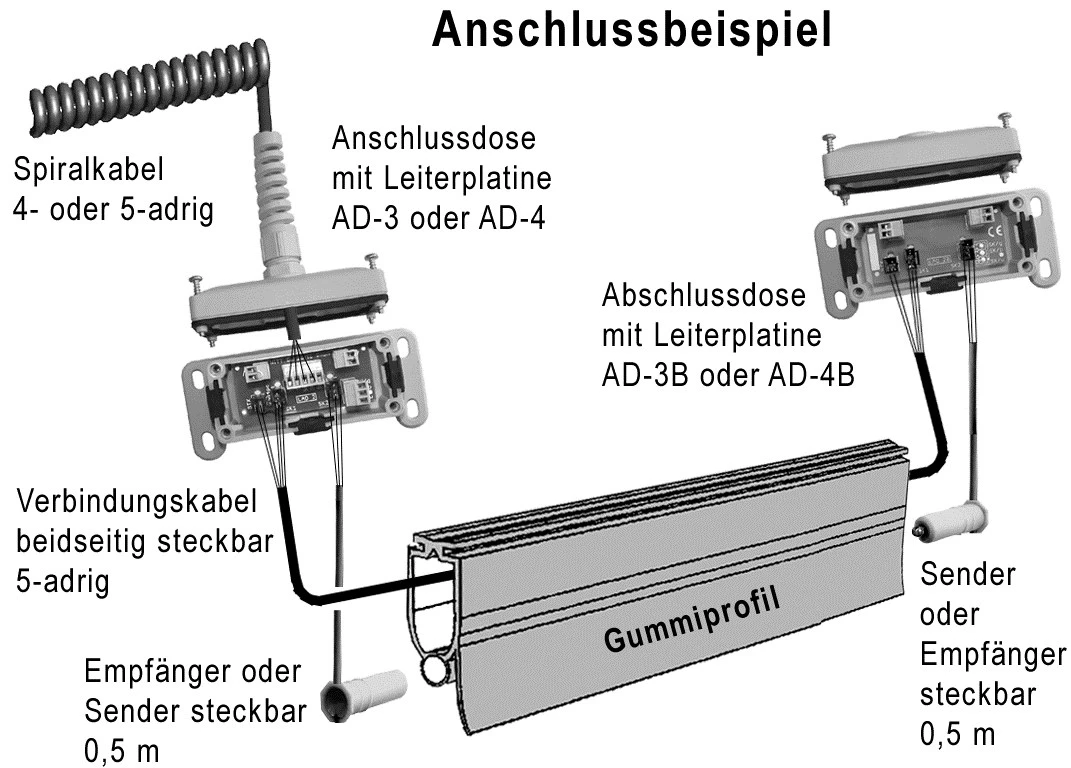

Die Anschlussdose sitzt Steuerungsseitig auf dem Torblatt und
wird über das Spiralkabel mit der Steuerung verbunden. Auf der
anderen Torseite wird die Abschlussdose montiert. Die Verbindung
beider Dosen erfolgt über das beidseitig steckbare 5-adrige
Verbindungskabel (erhältlich in verschiedenen Längen), welches
durch die Nachlaufkammer des Gummiprofils geführt wird.

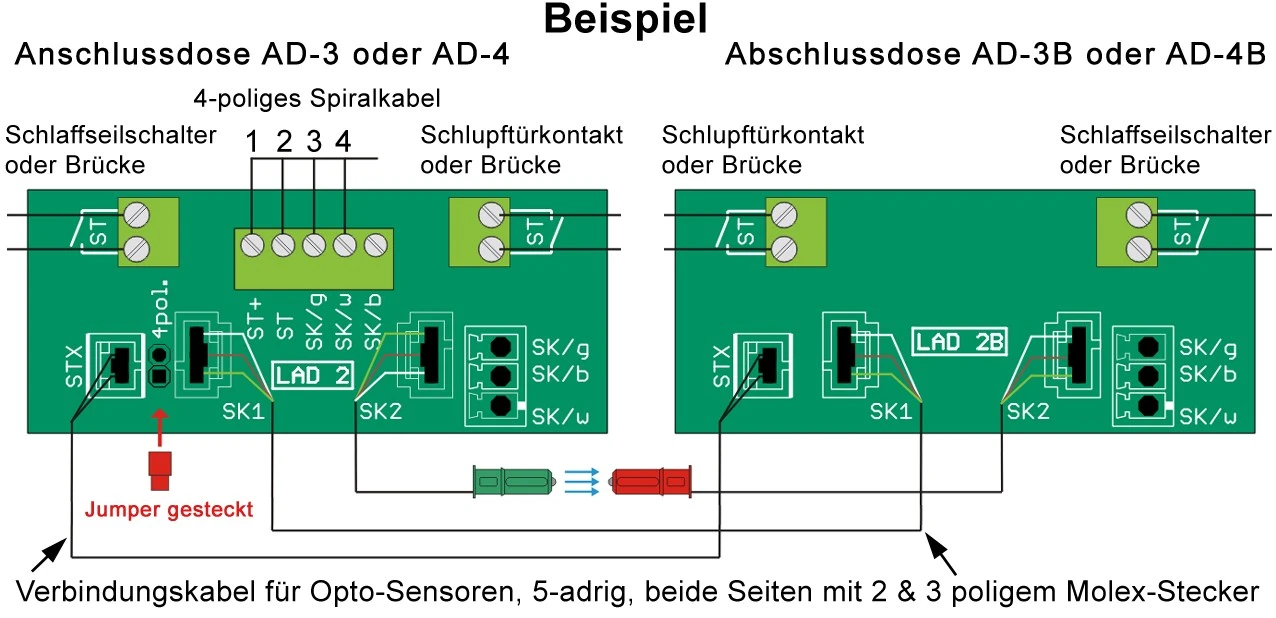

für den schnellen und verpolungssicheren Anschluss von:
- optischer Sicherheitsleiste (über Leitung mit Molex-Stecker)
- Verbindungskabel für Anschluss- und Abschlussdose (über Molex-Stecker)
- Schlupftürkontakt und Schlaffseilschalter (über steckbare Schraubklemme)
- Deckel geschlossen, Kabeleinführung über geschlitzte Gummi-Wechseleinsätze,
- die durch Druck über den Gehäusedeckel optimal abdichten
Gehäuse: PA6 GF30
Dichtung: EPDM
Maße (LxBxH):
122 x 52 x 45 mm
Farbe: lichtgrau
Schutzart: IP 64
Lieferumfang : 1 x AD-3B Abschlussdose
