WTS PHOENIX CONTACT Steckverbinder QPD STAK 3PE1,5 BK, STAK 3 Kupplung mit QUICKON-Schnellanschluss, zum Anschluß an Netzkabel
22,95 €
inkl. 19% MwSt.
Menge:
Die Menge wurde überschritten und angepasst.
Auf die Merkliste
Berechnen
In den Warenkorb

Frage zum Artikel
Staffelung (Stück) Stückpreis (Brutto)
3 22,75€
5 22,45€
10 21,95€



WTS - PHOENIX CONTACT Steckverbinder QPD STAK 3PE1,5 BK, STAK 3 Kupplung mit QUICKON-Schnellanschluss, zum Anschluß an Netzkabel

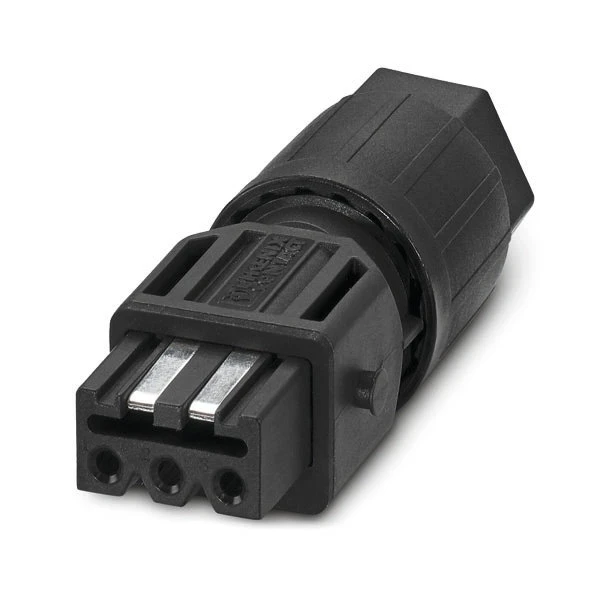

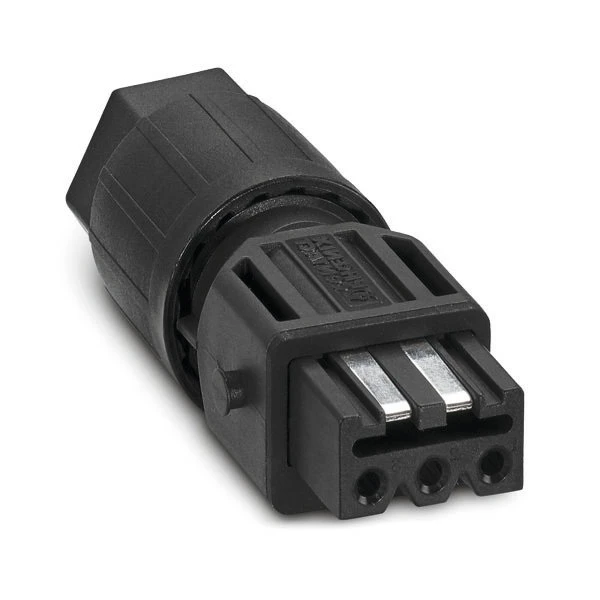

Der Steckverbinder „QPD STAK 3PE1,5 BK“ mit QUICKON-Schnellanschluss ermöglicht eine einfache, schnelle und sichere Montage. Diese Kupplung ist eine ideale Alternative zur Hirschmann-STAK-3 Kupplung und passt auf STAS-3 Stecker. Bis zu 80 Prozent Zeitersparnis beim Anschluss vor Ort.

Komfortabel: einfache und schnelle Konfektionierung ohne Spezialwerkzeug
Servicefreundlich – mit den Steckverbindern kann ein schneller Geräteaustausch erfolgen und durch vorkonfektionierte Leitungen wird die Inbetriebnahme erleichtert
Sicherer Anschluss durch mechanische Kodierung gegen Fehlstecken und Fingerberührschutz nach DIN EN 0105

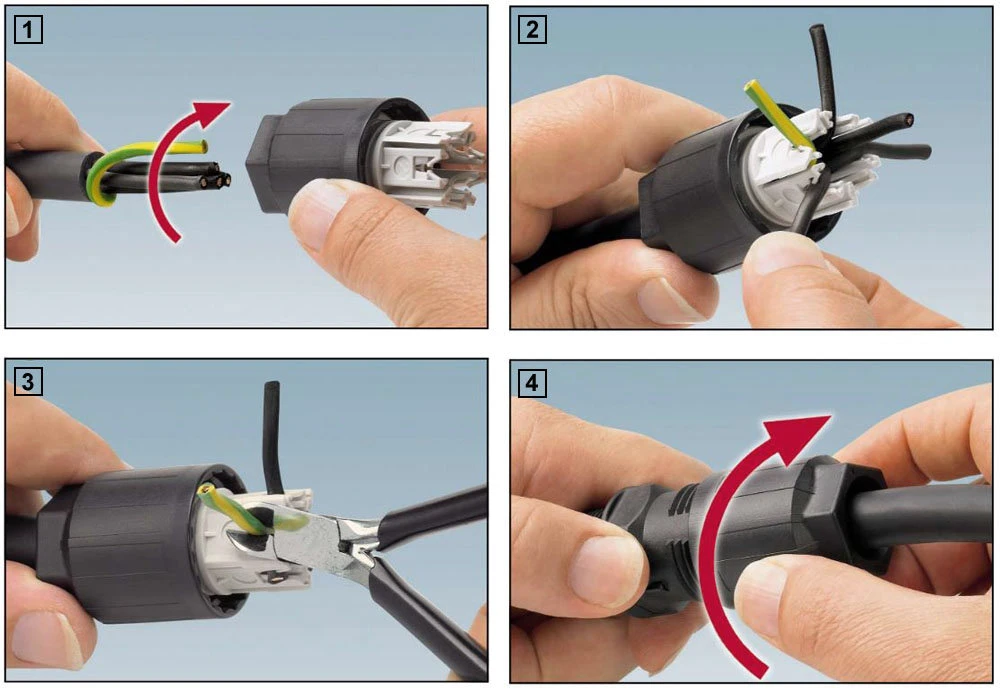

Innovativ und zeitsparend – QUICKON-Schnellanschluss für bis zu 80 % Zeitersparnis beim Anschluss vor Ort



Leitungsverbinder 4-polig,
wassergeschützt, IP 65
geeignet für flexible Rundleitungen:
Adernquerschnitt
mind. 0,34 - max. 0,75 mm2
Leitungsaußendurchmesser
mind. 4 - max. 7,5 mm

Zusätzliche Information
Gewicht
0,04 kg
Technische Daten
Artikeleigenschaften
Produkttyp:   Installationssteckverbinder
Polzahl:   4
Steckgesicht:   3+PE
Polkennzeichnung:   1, 2, 3, PE
Anzahl der Anschlüsse je Pol:   1
Serie:   QPD
Überspannungskategorie:   III
Verschmutzungsgrad:   3

Elektrische Eigenschaften
Bemessungsstoßspannung (III/3):   6 kV
Bemessungsspannung (III/3):   400 V
Nennspannung UN:   400 V AC, 250 V DC
Nennstrom IN:   16 A AC, 10 A DC

Anschlussdaten
Anschlusstechnik:   QUICKON-Anschluss
Anschlussart innen:   IDC-Anschluss
Häufigkeit des Anschlusses von Leitungen gleichen Querschnitts:   10
Leiterquerschnitt starr:   0,5 mm² … 1,5 mm²
Leiterquerschnitt AWG:   20 … 16
Anzugsdrehmoment-Überwurfmutter:   8 Nm

Materialangaben
Farbe Gehäuse:   schwarz
Isolierstoff:   PA
Material Kontakt:   CuZn
Material Kontaktoberfläche:   versilbert
Material Kontaktträger:   PA
Material Gehäuse:   PA

Kabel / Leitung
Litzenaufbau nach VDE 0295 / kleinster Drahtdurchmesser:   VDE 0295 Klasse 1 bis 6 / min. 0,15 mm
Leitungsaußendurchmesser:   7 mm … 13mm
Aderdurchmesser inkl. Isolation:   1,6 mm … 3 mm
Polkennzeichnung:   1, 2, 3, PE
Aderisolationsmaterial:   PVC / PE / TPE / Gummi

Umwelt- und Lebensdauerbedingungen
Schutzart:   IP54
Umgebungstemperatur (Betrieb):   -40 °C … 100 °C
Temperatur bei Leitungsanschluss:   -5 °C … 50 °C
Umgebungstemperatur (Lagerung/Transport):   -40 °C … 100 °C
Beständigkeit gegen UV-Strahlung:   ja

Normen und Bestimmungen
Beständigkeit gegen UV-Strahlung:   ja

Lieferumfang : 1 x PHOENIX CONTACT Steckverbinder QPD STAK
